钢管系列管路不停输开孔/封堵设备简介

1、概况

管路不停输开孔、封堵系列设备是由主机和辅机二种系列组成，其中主机系列是由开孔机、封堵器、液压站和下堵塞器四种不同作用、不同型号和规格的设备互相对应配套组成；辅机是由连箱系列（旁通开孔连箱、封堵开孔连箱、封堵连箱、下堵连箱）、开孔刀系列（旁通开孔刀、封堵开孔刀）、夹板阀系列、封堵筒系列与相对应的管径组成，它是根据不同的作业方式（开旁通孔或封堵孔）和作业管径而匹配不同的主辅机。用户可参照配套表根据需要选用。

2、用途和特点

本系列设备是一套专供管路开孔、封堵施工作业的设备。主要应用在管线不停止输送介质、不降低压力，保证管线的正常运行的情况下，对管线进行维修、抢修、加接旁路、更换或加设阀门、更换管段、和管线局部改道和处理管线内部故障等的成套设备。

使用本设备改变了传统的停输、降压、放散、动用明火的作业方式，减少了经济损失和对环境的不良影响，并可避开夜间作业，减少了人力、物力的投入，提高工效、降低劳动强度和消耗，避免作业风险,提高安全性。

3、适应范围

该成套设备适应于易燃易爆、有毒有害的原油、化工、液化石油气、煤气、天然气等液体、气体的输送管线和城市供水供热管道的带压不停输施工作业。

4、压力和温度

该产品所适应输送管线的介质压力和温度：

主要设备性能和技术参数

1、KKJ型开孔机

KKJ型开孔机属本系列产品中的主要设备，由它来执行完成套料切削旁通开孔和封堵开孔。

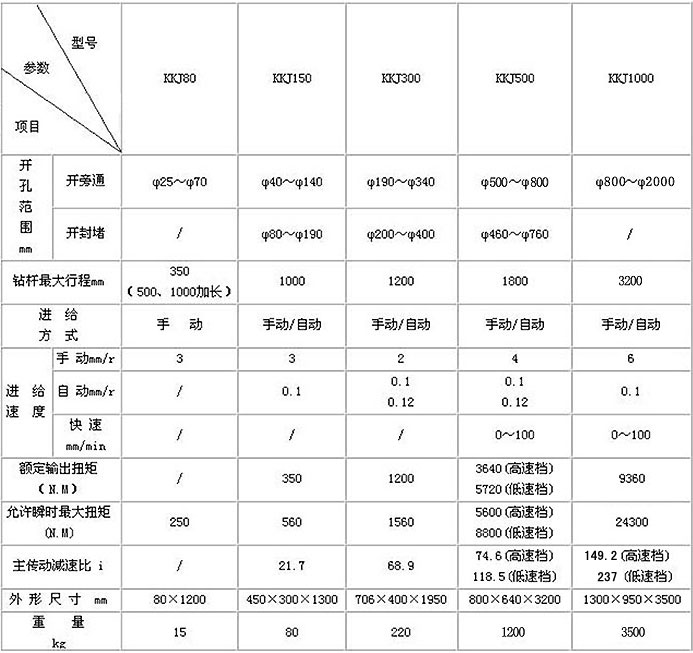

KKJ型开孔机主要技术性能参数

2、FDQ型封堵器

FDQ型封堵器是实现不停输封堵的主要设备，它是在先由开孔机和相应的主辅机配合开出截断孔后，由封堵器匹配相应的辅机来实现封堵。它对应于150、300、500开孔机分三种规格：FDQ150、FDQ 300和FDQ 500。

其中150、300为手动型，500为升降液动型，其性能和技术参数见下表。

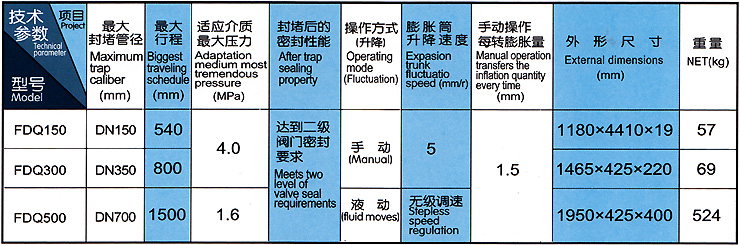

封堵器主要技术性能参数

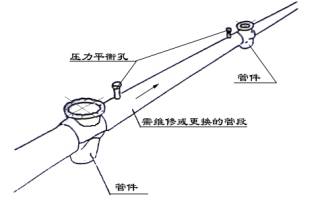

（1）在将要维修或更新管段两端, 分别带压焊接管件和作平衡压力孔的法兰堵塞

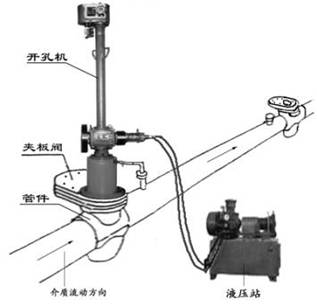

（2）在焊好的管件和法兰堵塞上,安装夹板阀和连箱以及开孔机,分别进行断管开孔和平衡开孔
　　　　　　　　

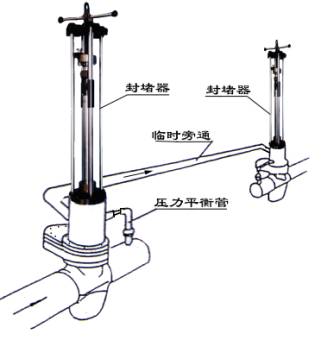

（3）卸下开孔机,安装封堵连箱和封堵器连接临时旁通,连接压力平衡管,操纵管段两端封堵器,将膨胀筒实行封堵。再清管,断管。

（4）恢复管段,作压力平衡,收回膨胀筒, 关闭夹板阀,撤除平衡管和临时旁通,撤除封堵器,安装堵塞。撤除夹板阀，在管件和法兰堵塞上分别加盖盲板，作业结束。

XD型下堵器

当运输管线进行封堵完毕时，本设备与夹板阀连接，用于法兰或管件堵孔。

LX连箱

连箱主要起联接开孔机和夹板阀的作用，并将刀具藏入其中。连箱的上部带有一个型号为J13H-160的截止阀，用于开孔作业时排放空气和介质。对于易燃易爆的管路开孔作业，还可利用该阀向连箱内注入氮气进行保护和对法兰堵塞在母管上的焊接质量、设备连接面的密封情况进行压力检查，以及压力平衡等。

夹板阀

夹板阀专为管路不停输开孔作业设计制造的一种三板式闸阀。它具有通径大、高度矮、密封性能好、结构紧凑等特点。JBF150以上，压力等级6.4Mpa

开孔刀

开孔刀是采用套料切削形式，中心钻和套料切削分体合装。刀柄内锥与钻杆配合定心连接中心钻一端旋入钻杆中心螺孔固紧刀筒，中心钻起切削定心，并在其上设有一U形夹，它是准确无误地将已切割开的马鞍块勾住并将其提取。

3、YYZ型液压站

液压站是专供开孔机和FDQ500型封堵器提供动力源的设备。由于作业的特殊性，其电动机采用的是防爆电机。液压站对应于开孔机也分三种规格，其中YYZ150和YYZ300专供KKJ150和KKJ300开孔机提供动力源，YYZ500供KKJ500开孔机和FDQ500封堵器提供动力源，其技术参数见下表。

法兰堵塞

法兰堵塞是一种专用消耗件。它是用来焊接在要开孔的管路上为开孔设备的安装提供一个固定支座。

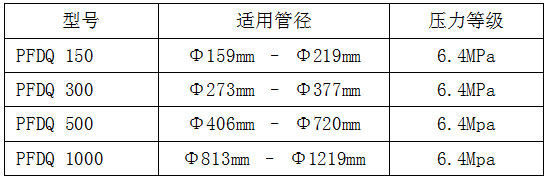

Pfdq封堵设备

PFDQ盘式封堵器通过液压站的动力执行装置，它能把封堵头送入管道指定位置，达到封堵目的的设备。

封堵头

封堵头是盘式封堵器的组成部分，包括控制杆头、活动支架、触角等部件。当液压缸带动控制杆头伸入到管道中后，活动支架与管道中心形成20°夹角。

封堵三通

当管线进行封堵作业时，本设备用于连接管线与夹板阀；待封堵施工完毕，用于管线的堵孔；方便检测管内介质、蜡层等情况。便于排除清管器等管内清理、检修、检测设备的故障。当运输管线进行封堵作业时，本设备用于连接管线与夹板阀；待封堵施工完毕，用于管线的堵孔；方便检测管内介质、蜡层等情况。便于排除清管器等管内清理、检修、检测设备的故障。按不同管径配制相应规格的三通。

封堵旁通

当运输管线进行封堵作业时，本设备用于连接管线与夹板阀；待封堵施工完毕，用于管线的堵孔；方便检测管内介质、蜡层等情况。便于排除清管器等管内清理、检修、检测设备的故障。按不同管径配制相应规格的旁通。

皮碗

皮碗是专门设计封堵器应用的由纤维布加强的合成制品，导向边是为了抵住管线压力起刚性支撑作用而用纤维布加强的，三角部分是为实现管内密封而用纯耐油橡胶做成弹性的，密封皮碗底部嵌有密封环，当皮碗装在活动支架上后，皮碗密封封住封堵头上的螺栓孔。
